Los sistemas eléctricos automotrices dependen de dos componentes distintos para administrar la energía de manera segura: el protector de sacrificio y el controlador de carga alta. Cada vez que activa un cabrestante de alta resistencia o enciende los faros, depende de esta infraestructura oculta. Actualizar los accesorios del vehículo o diagnosticar fallas de energía intermitentes requiere comprender cómo interactúan estos componentes. Diagnosticar erróneamente una simple pérdida de energía puede costarle horas de frustración y trabajo innecesario.
Esta guía desglosa las diferencias operativas, los marcos de diagnóstico y los principios de diseño de sistemas para evaluar una caja de fusibles de automóvil centralizada frente a configuraciones de relés individuales. Exploraremos cómo las características físicas dictan la funcionalidad. También aprenderá reglas de topología de cableado profesional diseñadas para mantener su vehículo a salvo de incendios eléctricos. Ya sea que administre flotas comerciales o construya equipos todoterreno personalizados, dominar estos principios eléctricos fundamentales garantiza la confiabilidad del vehículo a largo plazo.
Funciones distintas: los fusibles protegen el cableado de sobrecargas térmicas; Los relés controlan cargas de alta corriente utilizando señales de bajo voltaje.
Perfiles de falla: Los fusibles quemados causan una falla completa e inmediata del circuito; Los relés defectuosos generalmente causan un funcionamiento intermitente o un compromiso retrasado.
Reglas de topología: en el diseño de sistemas profesionales, se debe instalar un fusible lo más cerca posible de la fuente de alimentación, estrictamente antes del relé.
Valor de integración: una caja de fusibles centralizada para automóvil que combina ambos componentes reduce la complejidad del cableado y mitiga los riesgos de incendio para los diagnósticos posventa.
Una mala interpretación de las funciones de los componentes provoca un cableado inadecuado, un mayor riesgo de incendio y daños en los accesorios. Muchos mecánicos novatos suponen que se puede cambiar un dispositivo de protección por un dispositivo de control. Esta suposición a menudo resulta en arneses derretidos. Los vehículos modernos exigen una gestión eléctrica precisa. Cada accesorio requiere un amperaje específico para funcionar de forma segura. Debemos separar claramente las funciones de los dispositivos de seguridad térmicos y los interruptores de energía para construir circuitos confiables.
Los fusibles actúan como enlace de sacrificio en cualquier sistema eléctrico. Su función principal es proteger el mazo de cables del vehículo, no el dispositivo terminal. Mucha gente cree erróneamente que un fusible protege la bombilla o la radio. En realidad, protege el cable de cobre que transporta energía a ese dispositivo.
Utilizan un elemento de bajo punto de fusión encerrado en una carcasa protectora. Cuando ocurre un evento de sobrecorriente, este elemento rompe físicamente el circuito. Se derrite por completo. Esta acción detiene el flujo de electricidad instantáneamente. Se sacrifica para que su costoso arnés de cableado no se sobrecaliente ni se incendie.
Los relés actúan como interruptores electromagnéticos. También puede considerarlos como 'amplificadores de potencia'. Permiten que un interruptor de bajo amperaje en la cabina active un componente de alto amperaje en el compartimiento del motor. Ya no es necesario pasar cables gruesos y de gran calibre a través del cortafuegos del vehículo.
En cambio, el interruptor del tablero envía una pequeña señal al relé. Luego, el relé cierra un contacto mecánico de alta resistencia. Esto envía energía directa de la batería directamente al accesorio. Este método mitiga la caída de voltaje en tramos de cables largos. También reduce drásticamente la degradación de los interruptores, manteniendo los componentes del tablero frescos y funcionales.
Los factores de forma estandarizados y la lógica de terminal son fundamentales para la escalabilidad y el cumplimiento en las construcciones de sistemas. Cuando un componente falla en una ubicación remota, la estandarización salva el día. Le permite intercambiar piezas fácilmente. Puede solucionar problemas de sistemas complejos rápidamente cuando cada componente sigue reglas universales.

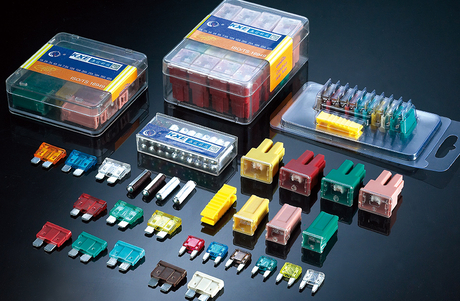

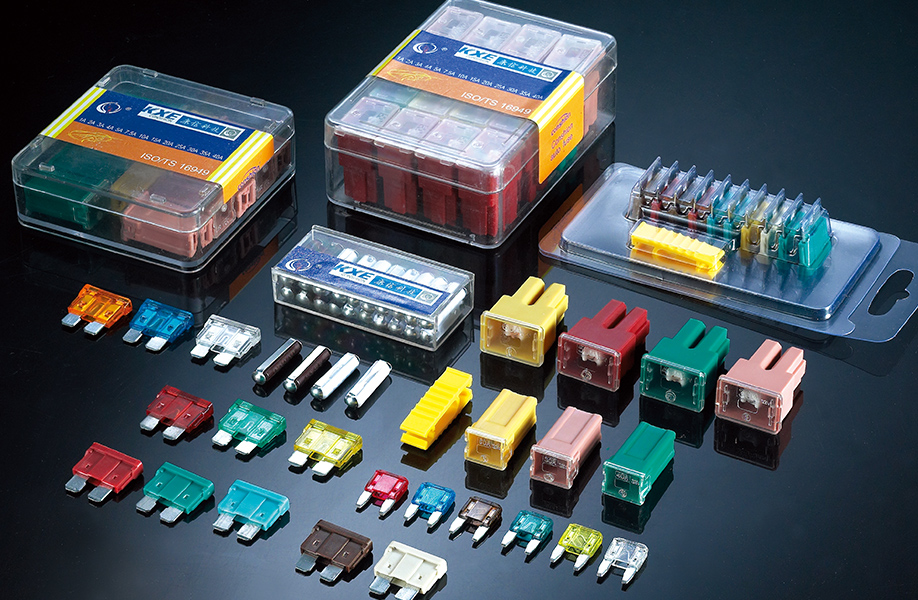

Los fusibles son dispositivos simples diseñados para una inspección visual rápida. Por lo general, cuentan con carcasas transparentes o semitransparentes. Los fusibles de cuchilla son el ejemplo más común en los vehículos modernos. Este plástico transparente le permite ver directamente el filamento metálico interno.
Además, están codificados por colores únicamente según el amperaje. Un fusible de 10 amperios es universalmente rojo. Un fusible de 15 amperios es universalmente azul. Este sistema de color evita la pérdida accidental durante las reparaciones. Siempre sabrás exactamente qué capacidad tienes en la mano.
Los relés se ven completamente diferentes. Se asientan en carcasas cuadradas y opacas con 4 o 5 pasadores de metal que sobresalen de la parte inferior. No puedes ver los mecanismos internos. Los relés automotrices profesionales siguen estrictos estándares DIN 72552 para su implementación. Este sistema de numeración garantiza la compatibilidad universal.
Pin terminal | Función DIN 72552 | Estrategia de conexión de circuitos |
|---|---|---|
clavija 30 | Encendido | Se conecta directamente a la batería o al bus de alimentación principal. |
Pines 85 y 86 | Circuito de control | Se conecta a la tierra de la bobina y al interruptor de gatillo. |
Patilla 87 | Apagado (NO) | Normalmente abierto. Envía energía al dispositivo cuando se activa. |
clavija 87a | Salida de energía (NC) | Normalmente cerrado. Envía energía cuando el dispositivo está desactivado. |
Las variantes comunes evaluadas para diferentes configuraciones incluyen el SPST (Single Pole Single Throw). Los usamos para cambios simples, como encender las luces antiniebla. Los constructores avanzados también utilizan el DPDT (Double Pole Double Throw). Confiamos en las variantes DPDT para inversiones complejas, como el manejo de elevalunas motorizados.
La resolución de problemas más rápida y precisa reduce las horas de mano de obra y evita el reemplazo innecesario de componentes. Los mecánicos de los concesionarios cobran tarifas superiores por los diagnósticos eléctricos. Comprender los perfiles de falla reduce directamente el costo total de propiedad. Le permite identificar fallas con precisión.
Componente | Síntoma primario | Método de prueba | Mecanismo de falla |
|---|---|---|---|
Fusible | Pérdida completa de energía | Inspección visual / Prueba de continuidad | Sobrecarga térmica (filamento derretido) |
Relé | Fallo intermitente/luces tenues | Escuche 'clic'/prueba de intercambio | Desgaste mecánico / Corrosión por arco |
Síntoma: Pérdida completa y repentina de energía en un subsistema. El componente simplemente deja de funcionar por completo.
Verificación: Realice una inspección visual para detectar un filamento cortado. Utilice un multímetro digital para realizar pruebas de continuidad en los pines de prueba superiores.
Regla de resolución: debe reemplazarlo con exactamente el mismo amperaje. Un fusible quemado recurrentemente indica un cortocircuito sistémico. Debes encontrar el cable pelado tocando el chasis.
Síntoma: Mal funcionamiento intermitente o rendimiento débil de los componentes. Es posible que experimente luces atenuadas. Es posible que notes la ausencia de un 'clic' audible cuando presionas el interruptor de activación.
Verificación: Realice pruebas de intercambio con una unidad de trabajo conocida que tenga exactamente la misma especificación. Escuche atentamente para detectar una interacción audible al aplicar la potencia del disparador.
Regla de resolución: Los relés sufren desgaste mecánico y formación de arcos de contacto con el tiempo. No se pueden 'restablecer' como un disyuntor doméstico. Debe reemplazarlos cuando los contactos internos se corroen y fallan.
Los fabricantes OEM y los constructores de posventa de alta gama no distribuyen estos componentes al azar por todo el vehículo. Los unifican. Centralizar la distribución de energía es un sello distintivo de la ingeniería eléctrica profesional. Simplifica toda la arquitectura del vehículo.
Hay tres razones principales por las que los integradores de sistemas modernos eligen centros unificados.
Aislamiento de peligros: Centralizar los componentes en un centro sellado resistente a la intemperie protege los componentes electrónicos delicados. Protege los terminales de cobre del calor extremo del compartimento del motor, salpicaduras de humedad y residuos abrasivos. Previene la corrosión prematura.
Eficiencia del cableado: una unidad combinada reduce drásticamente la longitud de los tendidos de cables de gran calibre. Minimiza las caídas de voltaje peligrosas en dispositivos de alto consumo, como barras de luz de techo o compresores de aire a bordo. Tiradas más cortas significan cables más fríos y seguros.
Escalabilidad: una caja de fusibles para automóviles unificada permite a los administradores de flotas y constructores de vehículos todoterreno agregar nuevos circuitos de manera limpia. Ya no es necesario realizar empalmes al azar en el cableado de fábrica. Simplemente conecte un nuevo relé y fusione en una ranura estandarizada vacía.
La secuencia incorrecta de los componentes eléctricos es una de las principales causas de incendios de vehículos no originales. Cuando los entusiastas cablean nuevos accesorios, a menudo adivinan el orden de colocación. Las conjeturas en sistemas de alto amperaje producen resultados catastróficos. Una estricta jerarquía gobierna el flujo eléctrico.
El fusible siempre debe instalarse estrictamente antes del relé. Las mejores prácticas de ingeniería dictan colocar el fusible principal a 12 pulgadas del terminal de la batería o del bus de alimentación principal. Esto garantiza que el tramo de cable más largo posible permanezca protegido.
Debemos examinar lo que sucede durante una falla catastrófica. Si se produce un cortocircuito (donde un cable con corriente toca el marco metálico del vehículo), un pico de corriente masivo viajará instantáneamente a través del circuito.
Si coloca el relé del automóvil primero en la secuencia, el pico de corriente resultante puede atravesar el interruptor interno. Este arco de plasma genera un calor inmenso. Suelda permanentemente los contactos del relé. Esto mantiene el circuito completamente 'activo' a pesar de sus esfuerzos por apagarlo. En última instancia, provoca la fusión total del cable.
Colocar el fusible primero resuelve este problema de física. La corriente masiva llega inmediatamente al elemento fusible. Corta el suministro eléctrico de forma completa y segura. Esta estricta topología protege tanto el cable de cobre aguas abajo como la costosa unidad de relé. Garantiza un modo de fallo seguro.
Comprender la protección eléctrica del automóvil requiere evaluar las funciones complementarias de distintos componentes. Los fusibles actúan como guardianes rígidos. Gestionan estrictamente las limitaciones de seguridad térmica y protegen su arnés de cableado central. Los relevos actúan como directores inteligentes. Dictan la lógica de conmutación y manejan eficientemente la gestión de cargas pesadas. Confundir estos roles compromete la seguridad del vehículo.
Próximos pasos para las actualizaciones del sistema:
Al actualizar los sistemas eléctricos del vehículo, dé prioridad a un bloque de alimentación centralizado de alta calidad y sellado contra la intemperie.
Asegúrese de que el concentrador elegido admita fácilmente relés DIN 72552 estandarizados.
Verifique que acepte fusibles de cuchilla comunes para garantizar la disponibilidad inmediata de reemplazo.
Siga estrictas reglas de topología de cableado para garantizar la confiabilidad y el cumplimiento a largo plazo.
R: No. Los relés no son dispositivos de protección y no se disparan. Si un circuito se sobrecarga, se fundirá un fusible oculto o los contactos internos del relé sufrirán daños térmicos permanentes. No puedes restablecerlos; Requieren reemplazo total si están dañados.
R: Colocar cables gruesos y de alto amperaje en la cabina del vehículo aumenta el riesgo de incendio, cuesta más cobre y genera un calor extremo en el interruptor físico, lo que provoca una rápida falla de los componentes. Los relés aíslan este peligro en el compartimento del motor.
R: Nunca. Un fusible tiene un tamaño específico para la capacidad térmica del cable que protege. Al aumentar el tamaño del fusible se elimina la protección, lo que permite que el cable se derrita y potencialmente se encienda antes de que el circuito finalmente se rompa.
