La instalación de una modernización del cierre centralizado del mercado de accesorios requiere una planificación cuidadosa. Quizás estés actualizando un auto clásico. Quizás necesite un reemplazo OEM exacto. De cualquier manera, especificar las piezas correctas es crucial. Debe elegir la arquitectura de actuador correcta que se adapte a su sistema eléctrico. Seleccionar el actuador incorrecto genera enormes dolores de cabeza. Es posible que se enfrente a mazos de cables incompatibles. Podría quemar fusibles críticos del sistema. O peor aún, su nueva configuración no puede activar el cierre centralizado desde la puerta del conductor.
Diseñamos esta guía para resolver estos problemas comunes de diseño eléctrico. Deconstruiremos los distintos circuitos eléctricos que se encuentran dentro de los actuadores de 2 y 5 cables. Verás cómo se comportan estos componentes en el mundo real. Comparamos sus realidades de implementación en varias configuraciones de vehículos. Finalmente, proporcionamos un marco claro. Sabrá exactamente cómo seleccionar el componente adecuado para su proyecto específico de bloqueo de puertas.
Los actuadores de 2 cables actúan puramente como motores 'esclavos', confiando en módulos o interruptores externos para invertir la polaridad y mover físicamente el mecanismo de bloqueo.
Los actuadores de 5 cables funcionan como unidades 'maestras', combinando un motor estándar de 2 cables con un microinterruptor interno de 3 cables que envía señales de bloqueo/desbloqueo al resto del vehículo.
La arquitectura del sistema dicta la elección: las modificaciones que requieren una anulación manual de la puerta del conductor necesitan una unidad de 5 cables, mientras que las puertas de los pasajeros o los sistemas totalmente accionados por un módulo de entrada sin llave solo requieren unidades de 2 cables.
Puede usar de manera segura un actuador de 5 cables como sustituto de 2 cables tapando los tres cables de señal, pero no puede usar un actuador de 2 cables para reemplazar uno de 5 cables sin perder la funcionalidad del comando central.
La comprensión de los sistemas de actuadores comienza por separar los componentes en funciones de comando y ejecución. Los vehículos utilizan distintas señales eléctricas para gestionar los eventos de bloqueo. Los actuadores manejan estas señales de manera diferente según su cableado interno.

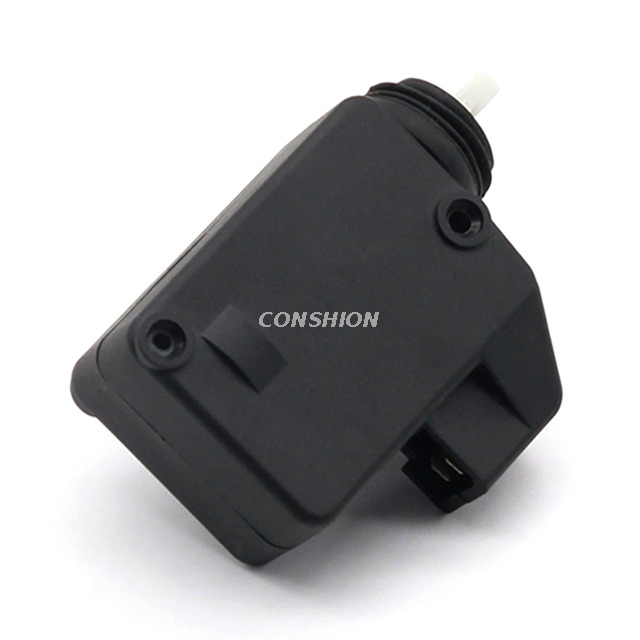

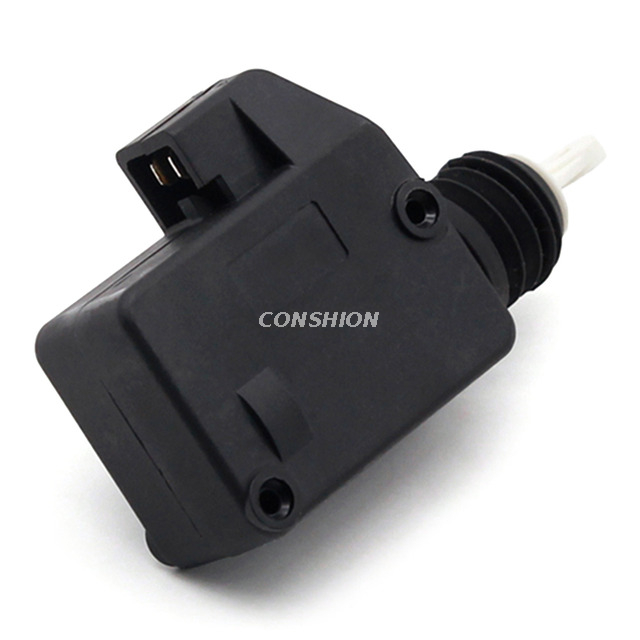

Aquí establecemos la funcionalidad básica. Un de 2 cables actuador de cerradura de puerta solo contiene un motor de CC básico. Funciona estrictamente como un dispositivo esclavo. No posee ninguna lógica independiente. El mecanismo interno empuja o tira basándose enteramente en el voltaje externo. Depende de la polaridad del voltaje suministrado a sus dos pines. El motor acciona un mecanismo de engranaje de piñón y cremallera. Este engranaje extiende o retrae físicamente la biela.
Subimos de nivel la complejidad cuando hablamos de sistemas de 5 hilos. Una unidad de 5 hilos funciona como controlador maestro. Es simplemente un motor estándar de 2 cables combinado con un sensor interno. Este sensor interno es un microinterruptor unipolar de doble vía (SPDT). El interruptor está físicamente vinculado al brazo deslizante del actuador. Al mover el brazo se activa el interruptor. Permite que el movimiento mecánico de una puerta genere señales eléctricas.
Este conmutador SPDT interno altera significativamente la arquitectura del sistema. Reemplaza o complementa el interruptor de bloqueo de puerta físico independiente en el panel de la puerta. Puede girar una llave física en el cilindro exterior de la puerta. Puede tirar de la perilla de bloqueo interior. Cualquiera de las acciones mueve mecánicamente el brazo del actuador maestro. El microinterruptor interno detecta este movimiento inmediatamente. Luego activa electrónicamente las puertas restantes para que coincidan.
Los sistemas de dos hilos representan la forma más sencilla de cierre eléctrico de puertas. Ejecutan trabajos mecánicos sin proporcionar información a la computadora central del vehículo.
Los sistemas de dos hilos utilizan un estado fundamental en reposo. Ambos cables del actuador permanecen conectados a tierra cuando están inactivos. Esto evita una activación accidental. También protege contra cortocircuitos. Para accionar el motor es necesario invertir la polaridad. Un relé de control desconecta temporalmente una tierra. Luego envía un pulso positivo de 12 V por ese cable específico.
Secuencia de bloqueo: el cable A recibe 12 V positivo. El cable B permanece conectado a tierra. El motor gira en el sentido de las agujas del reloj.
Secuencia de desbloqueo: El cable B recibe 12V positivo. El cable A permanece conectado a tierra. El motor gira en sentido antihorario.
Estado de reposo: los cables A y B regresan a tierra.
Una unidad de 2 hilos no posee cerebro interno. No puede tomar decisiones. Requiere una fuente de comando externa. Debe utilizar un paquete de relés externo o un sistema de entrada sin llave dedicado. Los vehículos modernos gestionan esto a través de un módulo de control central de la carrocería (BCM). El BCM maneja todos los cambios de polaridad. También dicta la sincronización precisa del pulso eléctrico. Un pulso que dure demasiado quemará el pequeño motor de CC.
Estas unidades dominan las puertas de los pasajeros y las puertas traseras. Los kits universales de posventa dependen en gran medida de ellos. Las puertas de los pasajeros sólo necesitan recibir comandos. Rara vez necesitan enviar comandos al sistema. Ahorra espacio y complejidad de cableado utilizando una unidad esclava de 2 cables. Los instaladores colocan dos cables de calibre relativamente grueso dentro del marco de la puerta. Estos cables transportan la alta corriente necesaria para accionar el motor físico.
Los sistemas de cinco hilos llevan la comunicación inteligente al interior de la puerta. Proporcionan empuje mecánico al mismo tiempo que informan sobre el estado físico.
Comprender este componente requiere identificar su diseño de arnés específico. Los kits estándar del mercado de accesorios siguen un rígido sistema de codificación de colores. Dividimos los cinco cables en dos grupos funcionales distintos.
Cable verde (motor): recibe energía o tierra para accionar el motor.
Cable azul (motor): emparejado con verde para inversión de polaridad (idéntico a la configuración de 2 cables).
Cable negro (conmutación): sirve como tierra común para el microinterruptor interno.
Cable marrón (conmutación): transmite la señal de 'bloqueo' al relé externo.
Cable blanco (conmutación): transmite la señal de 'desbloqueo' al relé externo.
El flujo de señal comienza con una entrada mecánica. Un conductor abre la puerta con una llave física. Esta acción manual empuja físicamente la varilla del actuador hacia arriba. El mecanismo deslizante interno desplaza el microinterruptor SPDT. El interruptor conecta el cable negro (tierra común) al cable blanco. El cable blanco transporta instantáneamente una señal de tierra negativa fuera del actuador. El motor en sí permanece sin energía durante este evento mecánico manual.
Esta señal de tierra saliente viaja por el arnés. Finalmente llega al relé del cierre centralizado. En configuraciones de fábrica llega al módulo informático del vehículo. El módulo recibe esta solicitud de desbloqueo manual. Luego, el módulo procesa el comando. Dispara sus relés internos. Estos relés envían pulsos de polaridad inversa a los cables verde y azul de todas las demás puertas. Los actuadores esclavos se activan simultáneamente. Todo el vehículo se desbloquea de forma sincronizada.
La elección del componente correcto depende completamente de los objetivos de su sistema. Los diseños eléctricos difieren enormemente entre la restauración antigua y la integración moderna.
Matriz de selección de actuadores
Requisito del sistema | Tipo de actuador necesario | Función primaria |
|---|---|---|
El giro de llave ordena todas las puertas | 5 hilos (maestro) | Envía señal a BCM/Relé |
Solo llavero (sin uso de llave) | 2 hilos (esclavo) | Sólo ejecuta comandos |
Puertas del pasajero/traseras | 2 hilos (esclavo) | Sólo ejecuta comandos |
Anulación del sistema de alarma | 5 hilos (maestro) | Desencadena cambio de estado de alarma |
Requisito: desea agregar cierre centralizado donde antes no existía ninguno. Aún deseas utilizar las llaves de tu puerta originales. Quiere que las puertas del pasajero se bloqueen cuando presiona hacia abajo la perilla interior del conductor.
Decisión: Debe utilizar un actuador de 5 cables en la puerta del conductor. Actuará como unidad de control maestro. Se instalan actuadores de 2 cables en todas las puertas traseras y de pasajeros restantes. La unidad maestra detecta sus acciones manuales. Activa el paquete de relés del mercado de accesorios. El paquete de relés acciona las puertas esclavas. Algunos instaladores también colocan una unidad maestra en la puerta del pasajero delantero. Esto proporciona capacidad de comando de doble lado.
Requisito: planea accionar las puertas estrictamente mediante un llavero. Podrías utilizar una aplicación de teléfono inteligente. No le importa si al girar la llave física se abren las otras puertas.
Decisión: Los actuadores de dos hilos son suficientes para todas las puertas. El módulo del receptor central dicta toda la lógica. Cuando presionas el control remoto, el módulo dispara los relés directamente. No necesita interruptores de puerta físicos para iniciar comandos. Ahorra dinero y tiempo de cableado al omitir la unidad maestra de 5 cables.
Requisito: Estás reemplazando un mecanismo de fábrica defectuoso dentro de un vehículo moderno.
Decisión: Debe coincidir perfectamente con las especificaciones OEM. ¿La puerta original tenía un cilindro de llave que controlaba todas las puertas? En caso afirmativo, requiere un reemplazo de 5 cables. Muchas unidades OEM modernas utilizan conectores multipin aún más complejos. Podrían incluir sensores de puerta entreabierta o motores de doble bloqueo. Siempre verifique el número de pines en su arnés original de fábrica.
Cablear estos sistemas incorrectamente garantiza el fracaso. Debe comprender los límites eléctricos de los componentes internos. Debe mapear sus circuitos antes de aplicar energía.
Error común: los instaladores con frecuencia confunden los cables del motor con los cables del interruptor en una unidad de 5 cables. Debes tratarlos como dos sistemas separados. La aplicación de alimentación directa de 12 V a los cables de señal marrón o blanco provoca daños inmediatos. Destruirá instantáneamente el microinterruptor interno. Potencialmente, puede quemar los circuitos lógicos sensibles dentro de su módulo de control. Los cables de señal están diseñados únicamente para activadores de tierra de baja corriente. Verifique los colores de sus cables dos veces antes de conectar la batería.
El interruptor interno dentro de una unidad de 5 cables tiene un amperaje nominal muy bajo. Suele manejar menos de 500 miliamperios. No puede conectar los cables marrón y blanco del interruptor directamente a los cables verde y azul del motor de otra puerta. El interruptor no puede transportar el alto amperaje necesario para accionar motores. Deben conectarse directamente a un relé. Los relés automotrices SPDT estándar de 5 pines configurados para inversión de polaridad funcionan mejor. El microinterruptor activa la bobina del relé. Los contactos del relé manejan la fuerte corriente del motor.
Mejores prácticas: A veces solo tienes disponibles unidades de 5 cables. Puede utilizar de forma segura una unidad maestra como esclava. Esto representa una práctica estándar de la industria. Las tiendas tienen unidades de 5 cables como reemplazos universales. Simplemente aísla los tres cables de señal. Pega con cinta adhesiva los cables negro, marrón y blanco por separado. Los dejas desconectados. Conecta solo los cables verde y azul del motor. El actuador funcionará perfectamente como una unidad esclava básica de 2 cables. Sin embargo, nunca podrá actualizar un cable de 2 cables a uno de 5 cables. Una unidad esclava carece por completo del interruptor interno físico.
Dominar los sistemas de cerraduras de automóviles requiere comprender las funciones de los componentes. La elección entre una unidad de 2 hilos y una de 5 hilos rara vez implica la calidad del motor. Se centra completamente en la arquitectura del sistema. Debe determinar si una puerta necesita comandar el sistema o simplemente ejecutar comandos.
Las unidades de dos hilos son motores esclavos simples que requieren control de relé externo.
Las unidades de cinco cables combinan un motor esclavo con un interruptor de control maestro.
Las modificaciones de automóviles clásicos generalmente requieren al menos una unidad de 5 cables para la integración de la llave física.
Siempre verifique las polaridades del disparador y las configuraciones de los relés antes de tender los cables.
Aconsejamos a todos los instaladores que primero planifiquen la configuración de su relé. Verifique los requisitos del disparador de bloqueo central de su vehículo. Determine si su módulo espera un disparador positivo o negativo. Revise detenidamente las especificaciones del actuador antes de comenzar su proyecto. Solicite un kit completo de bloqueo central maestro y esclavo para garantizar la compatibilidad de los componentes.
R: No. Perderá la capacidad de bloquear o desbloquear todas las demás puertas utilizando la llave o la perilla manual de esa puerta específica. El sistema perderá su sensor de comando.
R: Sí. Puede ignorar y aislar con seguridad los tres cables de señal. Conecte sólo los dos cables del motor. Funcionará perfectamente como unidad esclava.
R: Algunos diseños de circuitos OEM difieren ligeramente. El interruptor interno puede compartir una conexión a tierra del chasis directamente a través de la carcasa metálica del motor. Esto elimina la necesidad de un cable de tierra externo dedicado.
R: Sí. Requieren relés automotrices SPDT estándar de 5 pines. Debe configurar estos relés para inversión de polaridad. El interruptor de baja corriente activa el relé para manejar la alta corriente del motor.
